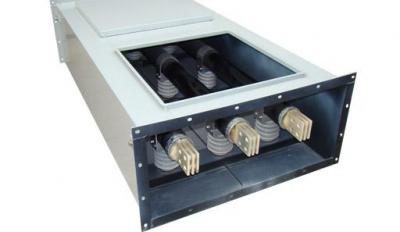

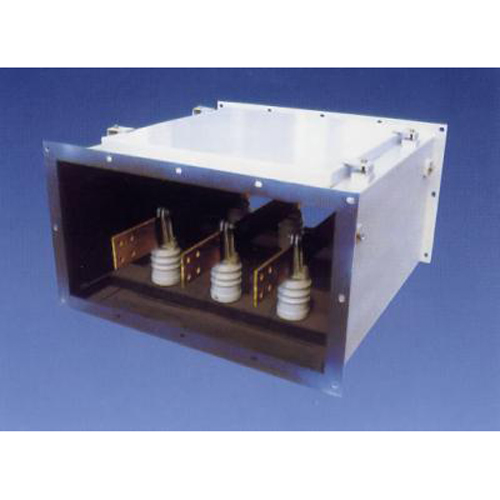

GCM-10高压共箱封闭水蜜桃在线播放视频系列广泛用于300MW以上机组工作电源回路、备用电源回路、脱硫电源回路等、100MW以下发电机与高压开关柜及主变压器低压侧之间的连接；也可用于发电机交、直流励磁回路，变电所所用电引入母线或其他工业、民用设施的电源引线。
GCM-10高压共箱封闭母线为全天候型，防护等级IP54，无论安装在户内还是户外场所均能满足防雨雾、防滴的要求。母线导体采用铜排或铝排，箱体外壳采用弱磁钢板或铝板制成，具有防腐性能好、磁损耗小及外壳整体接地性能好等优点。
Ø 技术数据
额定工作电压（KV） | 6.3 | 10.5 | |||
工作电压（KV） | 7.2 | 12 | |||
绝缘水平（KV） | 32/60 | 42/75 | |||
额定动稳定电流（峰值）（KV） | 25、31.5、40、63、80、100、125、130 | ||||
额定热稳定电流（有效值）（KV） | 12.5、16、25、31.5、40、50、52、63 | ||||
额定电流（A） | 外形尺寸 | 单位重量 | 外形尺寸 | 单位重量 | |
导体 | 1000 | 900*450 | 63 | 1000*500 | 70 |
1250 | 900*450 | 68 | 1000*500 | 75 | |
1600 | 900*450 | 79 | 1000*500 | 86 | |
2000 | 900*450 | 89 | 1000*500 | 96 | |
2500 | 900*450 | 100 | 1000*500 | 107 | |
3200 | 900*450 | 111 | 1000*500 | 118 | |
4000 | 900*450 | 143 | 1000*500 | 150 | |
导体 | 1250 | 800*450 | 56 | 900*500 | 61 |
1600 | 900*450 | 68 | 1000*500 | 73 | |
2000 | 900*450 | 79 | 1000*500 | 84 | |
2500 | 900*450 | 90 | 1000*500 | 95 | |
3200 | 900*490 | 101 | 1000*530 | 106 | |
4000 | 900*490 | 134 | 1000*530 | 139 | |
Ø 产品使用说明
1. 按使用环境可分为室外安装和室内安装两种形式，室外安装防护等级为IP54，室内安装可根据需要设置散热孔，有利于母线的散热。
2. 产品适用的配电方式为三相三线式，10KV及以下的中性点不接地的供电系统。
3. 共箱封闭水蜜桃在线播放视频与设备连接处及穿墙套管的连接处应设置缓冲节。
4. 当直线安装长度超过40米时，应在适当位置设置膨胀节，以吸收热胀冷缩引起的内应力。
